In una centrale la connessione dei Terminali di Media è il collegamento che permette il raggiungimento alla rete esterna dell’impianto stesso. Quando arriva il momento di testare la rigidità dei cavi MT lungo tutta la linea, possiamo considerare quasi completata la nostra opera.

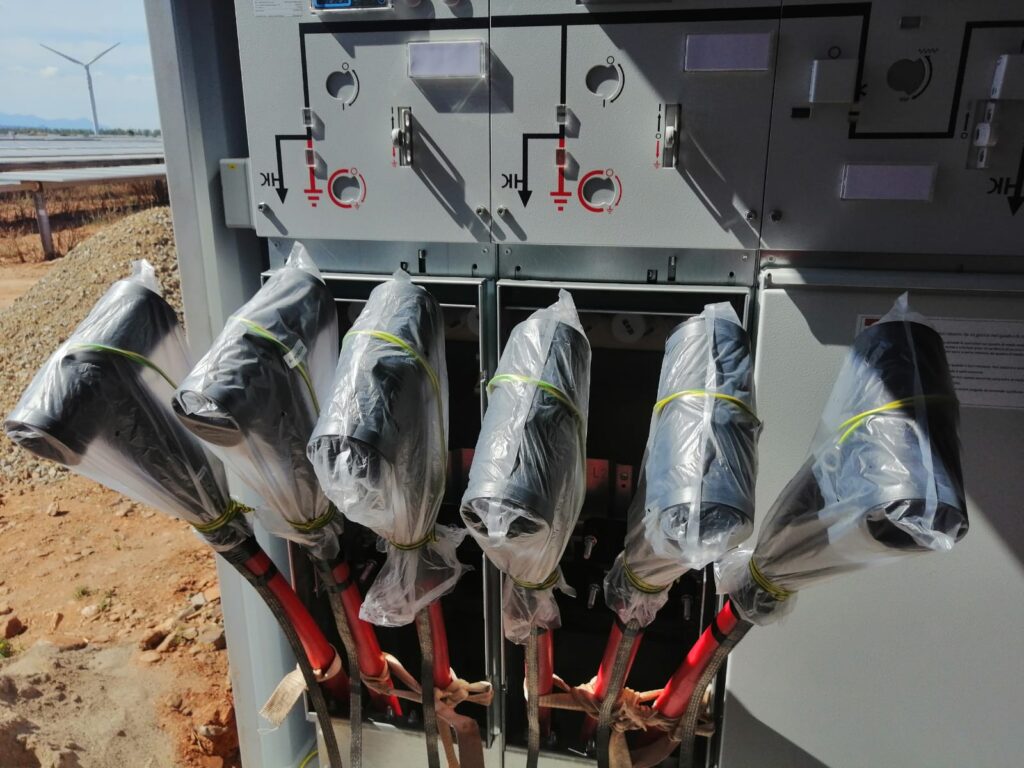

Nell’ultimo mese abbiamo realizzato Terminali dritti e sconnettibili in due centrali. Le Power Skid con gli scomparti di ricezione MT sono rispettivamente di SMA e Siemens.

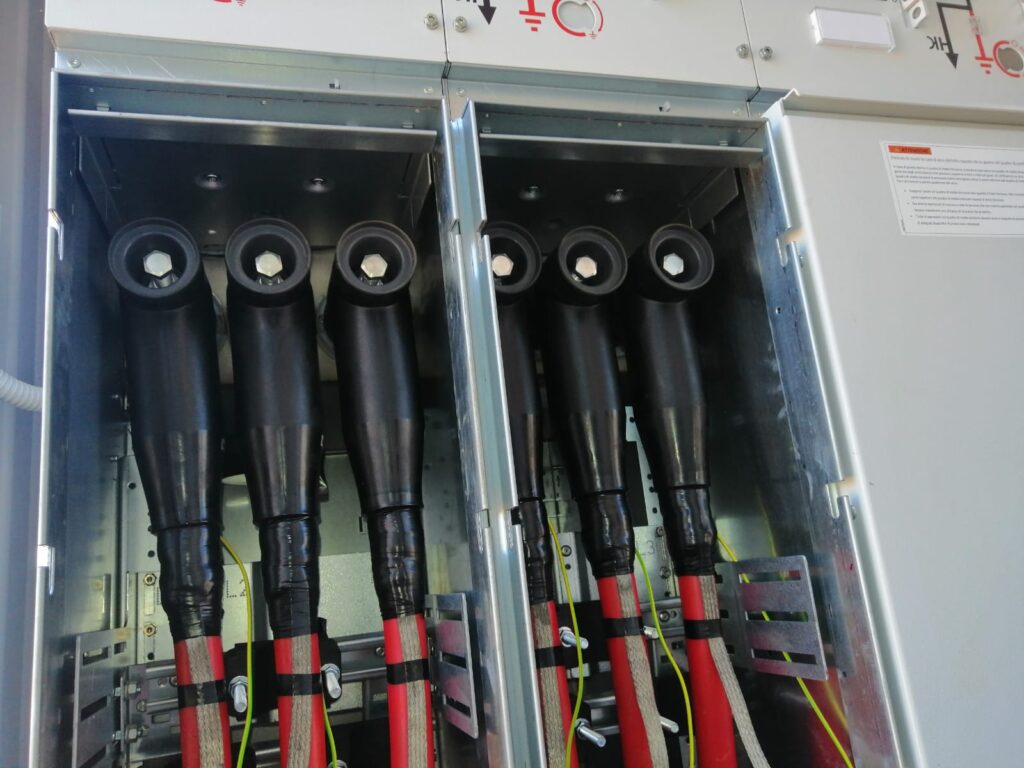

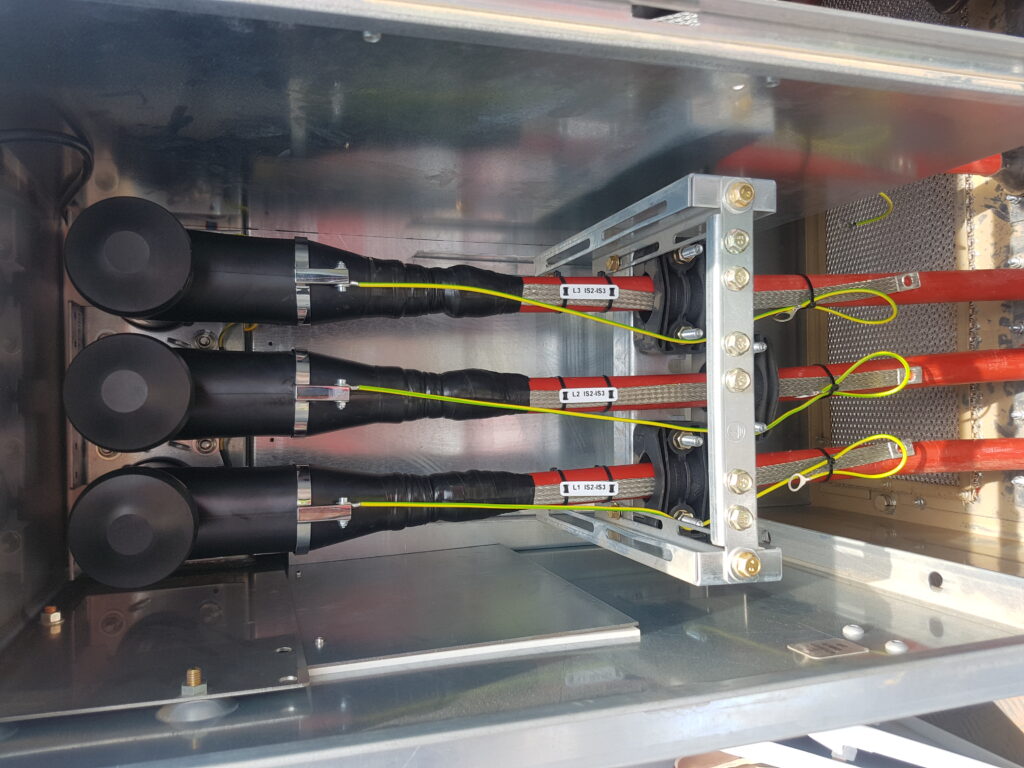

Le centrali realizzate hanno una potenza complessiva di 21 MW ad Impianto, costituite da quattro Inverter Station collegate ad anello, con scomparti di ricezione MT con Terminali sconnettibili.

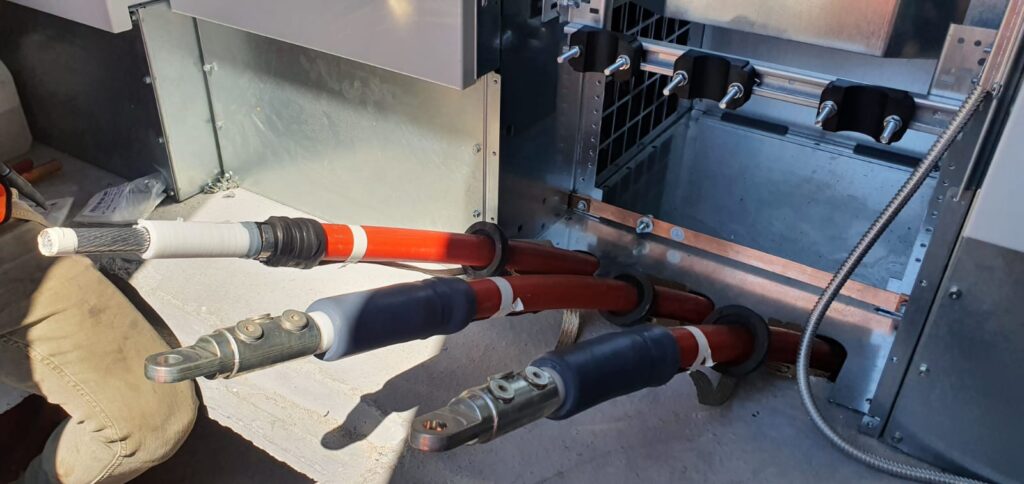

Prima di raggiungere la sottostazione, gli scomparti in IS0 sono cablate con Terminali dritti, spesso con doppie fruste per fase a seconda dei sottocapi gestiti e delle rispettive distanze.
Prove in campo
Una volta eseguite le teste si procede alle prove dei cavi, in particolare:
- Misura isolamento fase/terra con ausilio di Megaohmetro 5KV DC 60 sec/fase
- Misura capacità elettrodotto in cavo

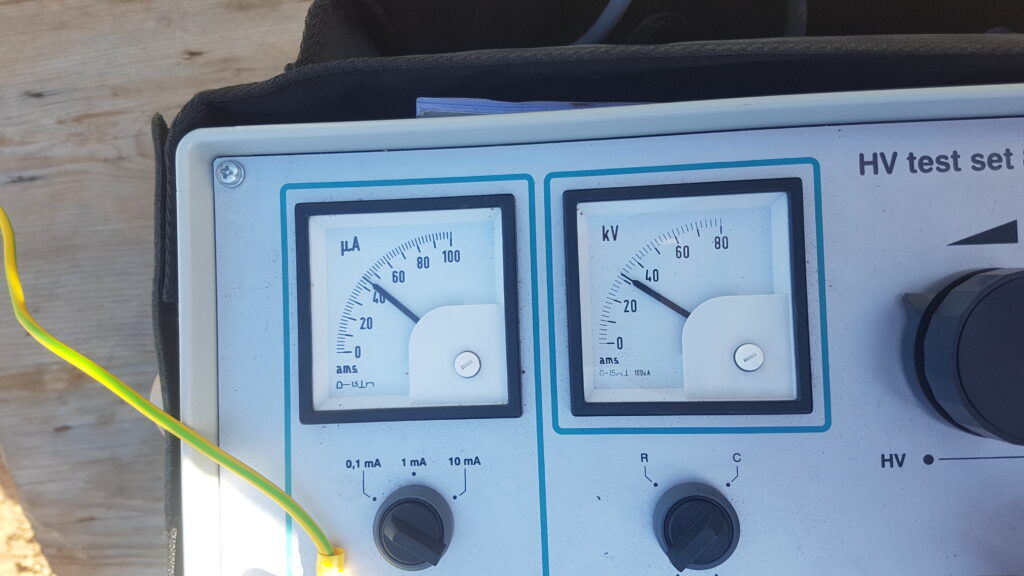

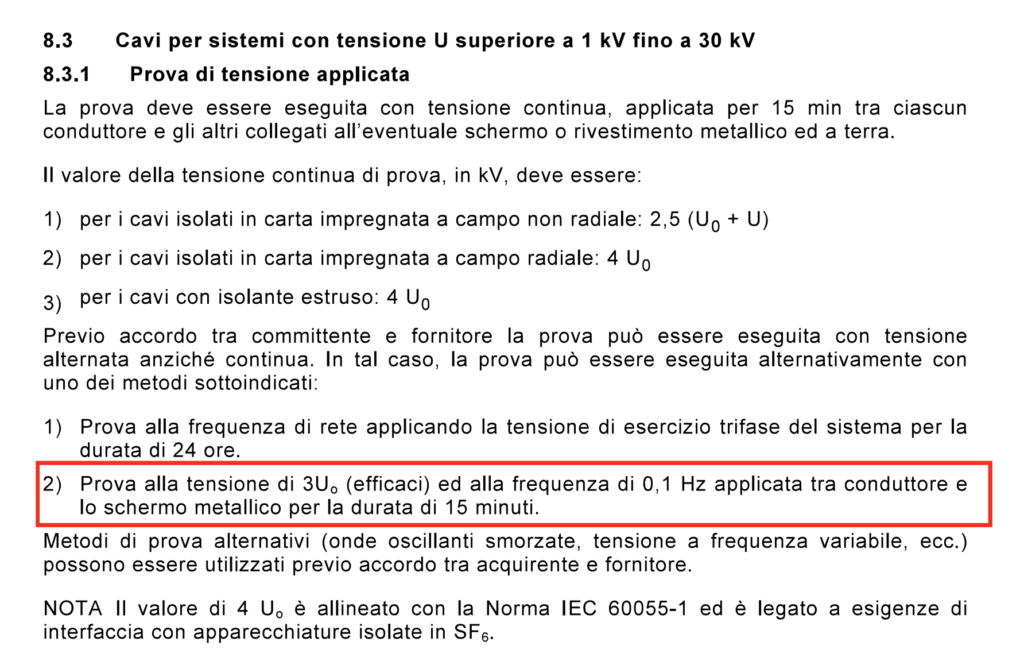

- Prova con tensione alternata come richiesto dalla norma CEI 11/17 III ed. per cavi di nuova posa.
