Il corretto funzionamento ed in particolare le Performance di un impianto fotovoltaico di piccole o di grandi dimensioni, passa attraverso una corretta analisi dei parametri elettrici. Una prima verifica che ci capita spesso di affrontare per garantire alti livelli di resa, sia nelle nuove costruzioni, sia in caso di Revamping è effettuare un PV Check. Il controllo di base consiste nella verifica dei principali parametri del modulo e quindi della stringa, in particolare Tensione a Vuoto (Voc), Corrente di Corto Circuito (Isc) ed Isolamento.
Verifica in campo

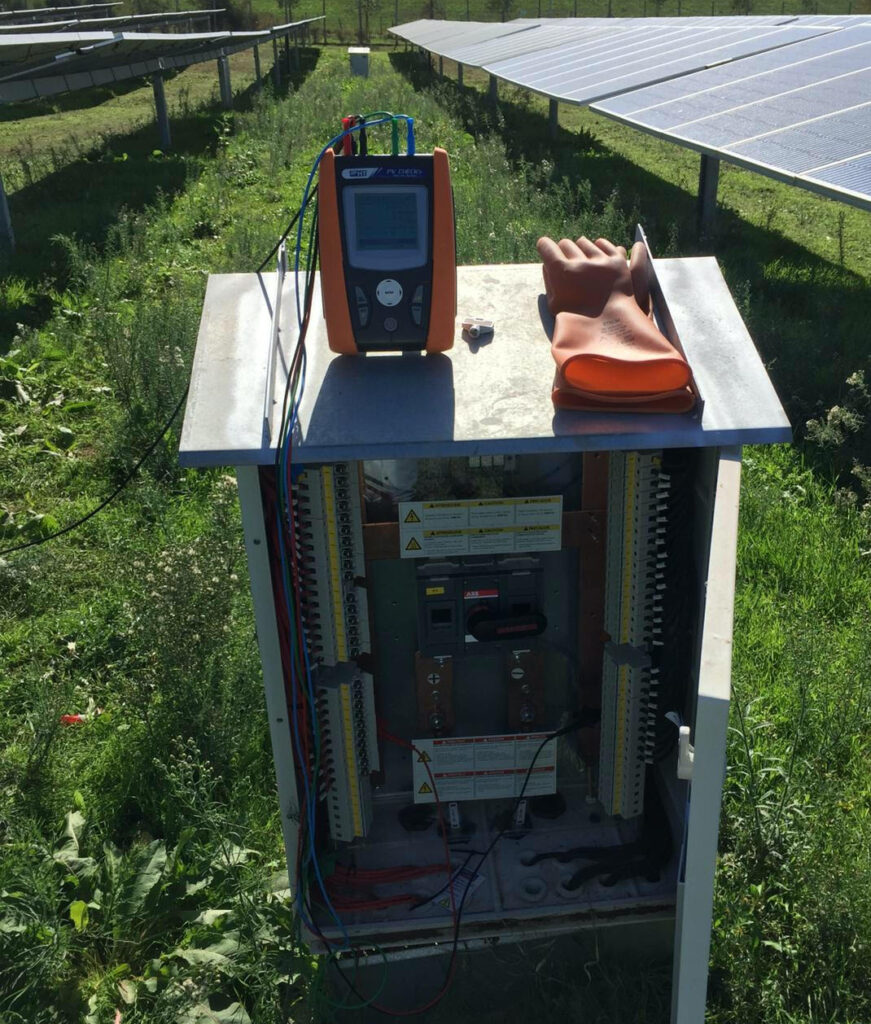

Nel caso di una Centrale Fotovoltaica con inverter centralizzati, spesso una prima analisi può essere effettuata alle Sting Box. Una volta sezionato l’impianto si può procedere all’analisi stringa per stringa ed eventualmente, a valle di problemi lungo la linea, analizzare direttamente la stringa sulla struttura o scendere ulteriormente nel dettaglio modulo per modulo.

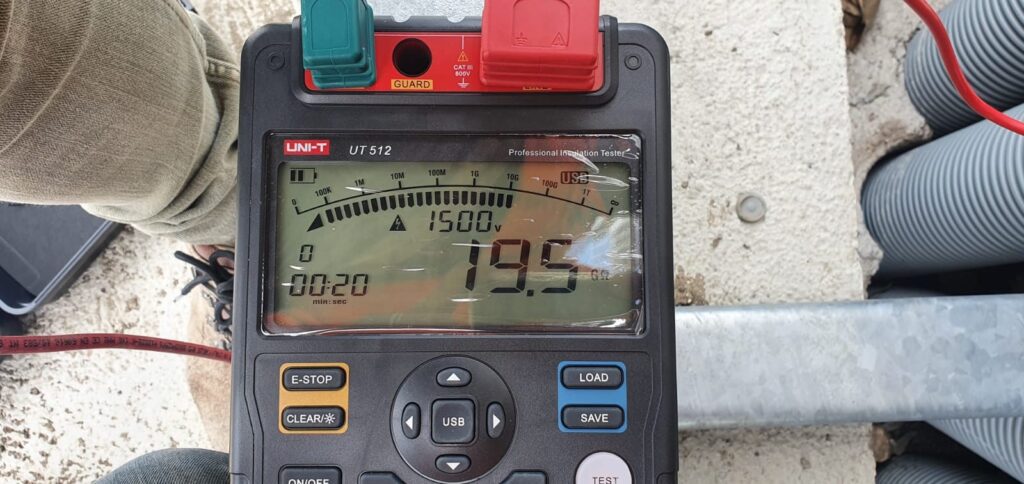

Analizzando in un secondo momento le problematiche dovute ai valori elettrici del modulo, il problema più comune, che può pregiudicare l’esercizio dell’impianto, riguarda l’isolamento. La causa più evidente, se il problema riguarda i moduli, può essere generata da un problema strutturale: Vetro rotto, scatola di giunzione danneggiata o bruciata e in alcuni casi formazione di ossido tra i connettori.
Una volta verificata l’integrità del modulo il problema può essere causato dal cavo elettrico danneggiato, quindi verificando l’isolamento del solo cavo che dalla String Box raggiunge la stringa possiamo accertarci dell’integrità del cavo stesso.
Se il problema risulta invece macroscopico con tutta la String Box che risulta in basso isolamento spesso il problema può essere causato dal danneggiamento della stessa o dall’intervento degli scaricatori.
Oltre a tutte le considerazioni su materiali difettosi o danni evidenti, le condizioni al contorno che determinano una corretta analisi, sono le condizioni climatiche durante la verifica. Capita spesso che in mancanza di una problematica evidente, la perdita d’isolamento emerge con maggior facilità in caso di umidità, quindi prime ore del mattino, o dopo una giornata di pioggia ma questo potrebbe pregiudicare la corretta analisi dei valori elettrici del modulo per mancanza d’irraggiamento.
L’analisi in campo con le corrette condizioni permette di individuare la problematica in modo rapido ed efficace.
